| Обозначение, м | Площадь, м2 | Вес, кг 2,5мм | Вес, кг 3мм | |
| Щит угловой наружный 0,25х0,25х3,0 | 1,5 | 110 | 121 | |
| Щит угловой наружный 0,3х0,3х3,0 | 1,8 | 120 | 132 | |
| Щит угловой наружный 0,3х0,4х3,0 | 2,1 | 128 | 139 | |
| Щит угловой наружный 0,3х0,5х3,0 | 2,4 | 137 | 148 | |
| Щит угловой наружный 0,4х0,4х3,0 | 2,4 | 137 | 148 | |
| Щит угловой наружный 0,45х0,45х3,0 | 2,7 | 146 | 158 | |
| Щит угловой наружный 0,5х0,4х3,0 | 2,7 | 146 | 158 | |
| Щит угловой наружный 0,5х0,5х3,0 | 3 | 153 | 168 | |
| Щит угловой наружный 0,55х0,55х3,0 | 3,3 | 162 | 178 | |
| Щит угловой наружный 0,6х0,6х3,0 | 3,6 | 173 | 185 |
ОПИСАНИЕ

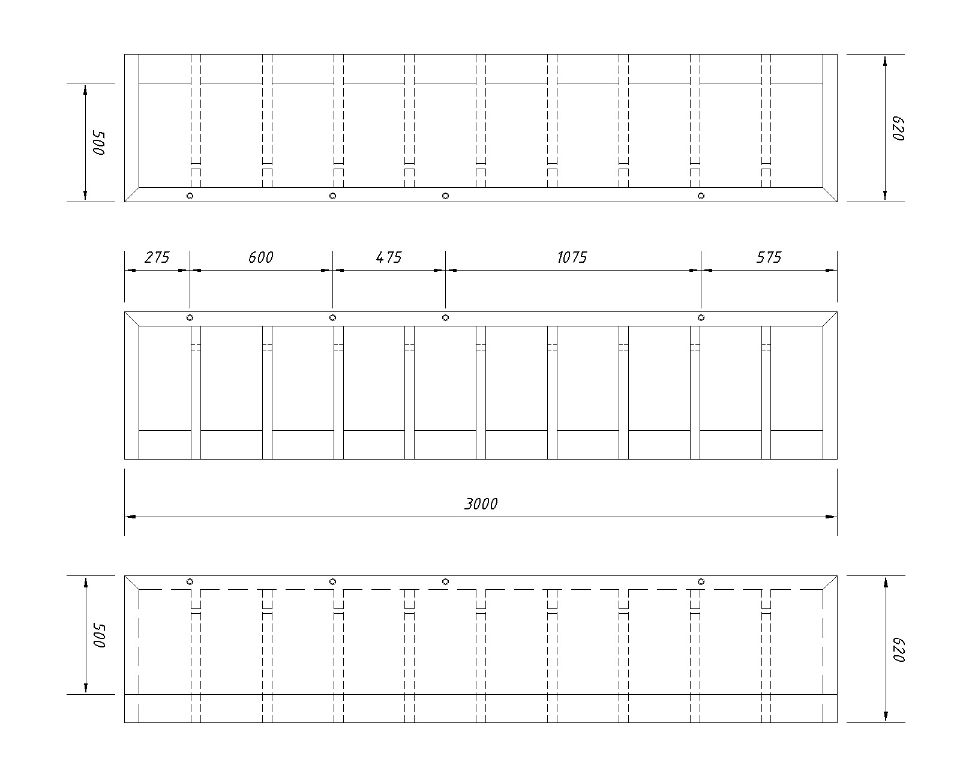

Щит угловой наружный это элемент крупнощитовой опалубки, с помощью которого формируется внешний угол стен. Каркас состоит из строительного профиля толщиной 2,5мм или 3мм, ребер жесткости из 100х40х2. Для поддержания фанеры в углу в месте стыка используется угловой профиль 63х40х5. Типовой размер данной позиции - 0,5х0,5х3,0м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- весовой показатель опалубки – 45 – 73 кг м/кв;
- расчётное давление бетонной смеси – до 80 кПа (профиль 2,5мм) и до 90 кПа (профиль 3мм);
- прогиб при максимальных нагрузках – менее 1/400 пролёта перекрытия или высоты стены;
- высота формируемых стен – 3 метра с не регулируемой скоростью заливки бетона и до 6 метров с регулируемой;
- оборачиваемость стальных каркасов щитов опалубки – 350 циклов;
- средняя оборачиваемость фанеры опалубки стен и колонн – 70 циклов с каждой стороны фанеры.
При изготовлении щитовой опалубки используется влагостойкая ламинированная фанера производства "Демидов". Толщина фанеры 18мм, толщина пленки 120мкр, сорт 1/1. Фанера крепится к металлическому каркасу щита с помощью оцинкованных саморезов 6х40. Данное крепление обладает долговечностью и облегчает процесс ремонта, поскольку саморезы можно выкрутить, перефанеровать щит и закрутить саморезы обратно.
Для фанерования опалубки используем силиконовый герметик. Герметизируем стык фанеры в 2 слоя, снизу и сверху, что обеспечивает отличную гидроизоляцию торца палубы.
