| Обозначение, м | Площадь, м2 | Вес, кг 2,5мм | Вес, кг 3мм | |
| Щит угловой внутренний 0,2х0,3х3,0 | 1,5 | 87 | 98 | |
| Щит угловой внутренний 0,25х0,25х3,0 | 1,5 | 87 | 98 | |
| Щит угловой внутренний 0,25х0,3х3,0 | 1,65 | 88 | 100 | |
| Щит угловой внутренний 0,3х0,3х3,0 | 1,8 | 96 | 107 | |
| Щит угловой внутренний 0,3х0,35х3,0 | 1,95 | 101 | 111 | |
| Щит угловой внутренний 0,3х0,4х3,0 | 2,1 | 105 | 116 | |
| Щит угловой внутренний 0,3х0,45х3,0 | 2,25 | 110 | 119 | |
| Щит угловой внутренний 0,3х0,5х3,0 | 2,4 | 114 | 125 | |
| Щит угловой внутренний 0,4х0,4х3,0 | 2,4 | 114 | 125 | |
| Щит угловой внутренний 0,4х0,45х3,0 | 2,55 | 118 | 130 | |
| Щит угловой внутренний 0,4х0,5х3,0 | 2,7 | 123 | 135 | |
| Щит угловой внутренний 0,5х0,5х3,0 | 3 | 132 | 144 |
ОПИСАНИЕ

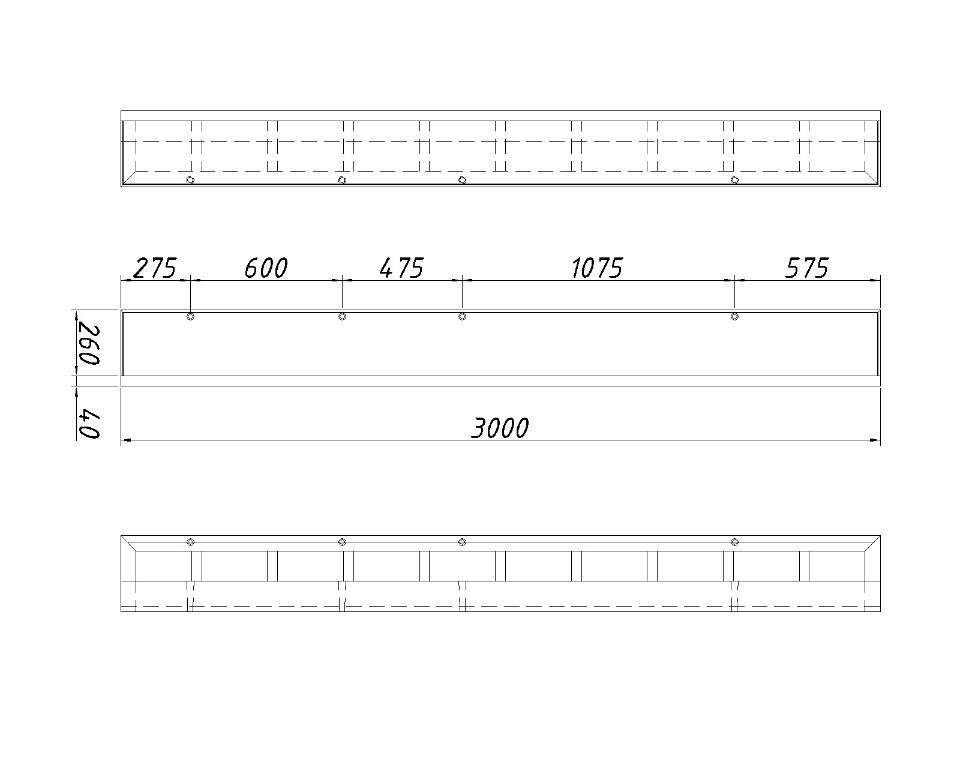

Щит угловой внутренний - элемент крупнощитовой опалубки, служит для формирования внутреннего угла стены. Конструктив включает в себя основной периметр “рамы” из строительного профиля и ребра жесткости из профиля 100х40х2. Элемент щита, формирующий внутреннюю грань угла стены, из профиля 40х40х2.
Стандартный размер щита 0,3х0,3х3,0м.
Щит угловой внутренний универсальный представляет собой микс из универсального щита и угла внутреннего. Характерной особенностью, отличающей его от стандартного углового внутреннего щита, является наличие планки с отверстиями со стороны палубы как в универсальном щите. Благодаря этому с помощью универсальных угловых щитов отливают “ступенчатые” углы и создают прочие выступы и ниши.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- весовой показатель опалубки – 45 – 73 кг м/кв;
- расчётное давление бетонной смеси – до 80 кПа (профиль 2,5мм) и до 90 кПа (профиль 3мм) ;
- прогиб при максимальных нагрузках – менее 1/400 пролёта перекрытия или высоты стены;
- высота формируемых стен – 3 метра с не регулируемой скоростью заливки бетона и до 6 метров с регулируемой;
- оборачиваемость стальных каркасов щитов опалубки – 350 циклов;
- средняя оборачиваемость фанеры опалубки стен и колонн – 70 циклов с каждой стороны фанеры.
При изготовлении щитовой опалубки используется влагостойкая ламинированная фанера производства "Демидов". Толщина фанеры 18мм, толщина пленки 120мкр, сорт 1/1. Фанера крепится к металлическому каркасу щита с помощью оцинкованных саморезов 6х40. Данное крепление обладает долговечностью и облегчает процесс ремонта, поскольку саморезы можно выкрутить, перефанеровать щит и закрутить саморезы обратно.
Для фанерования опалубки используем силиконовый герметик. Герметизируем стык фанеры в 2 слоя, снизу и сверху, что обеспечивает отличную гидроизоляцию торца палубы.
