| Обозначение, м | Площадь, м2 | Вес, кг 2,5мм | Вес, кг 3мм | |
| Щит шарнирный 0,1х0,1х3,0 | 0,6 | 68 | 75 | |
| Щит шарнирный 0,1х0,3х3,0 | 1,2 | 112 | 121 | |
| Щит шарнирный 0,2х0,2х3,0 | 1,2 | 118 | 127 | |
| Щит шарнирный 0,25х0,25х3,0 | 1,5 | 127 | 136 | |
| Щит шарнирный 0,3х0,3х3,0 | 1,8 | 119 | 130 | |
| Щит шарнирный 0,3х0,4х3,0 | 2,1 | 128 | 139 | |
| Щит шарнирный 0,3х0,5х3,0 | 2,4 | 137 | 148 | |
| Щит шарнирный 0,4х0,4х3,0 | 2,4 | 137 | 148 | |
| Щит шарнирный 0,4х0,5х3,0 | 2,7 | 146 | 157 | |
| Щит шарнирный 0,5х0,5х3,0 | 3 | 155 | 167 |
ОПИСАНИЕ

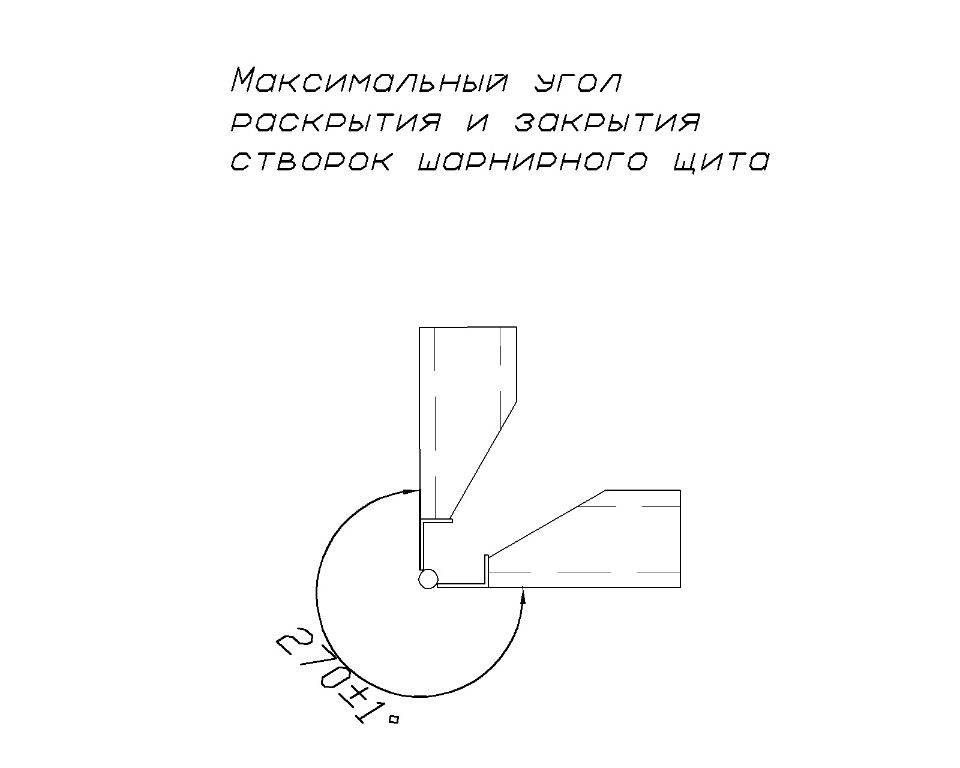

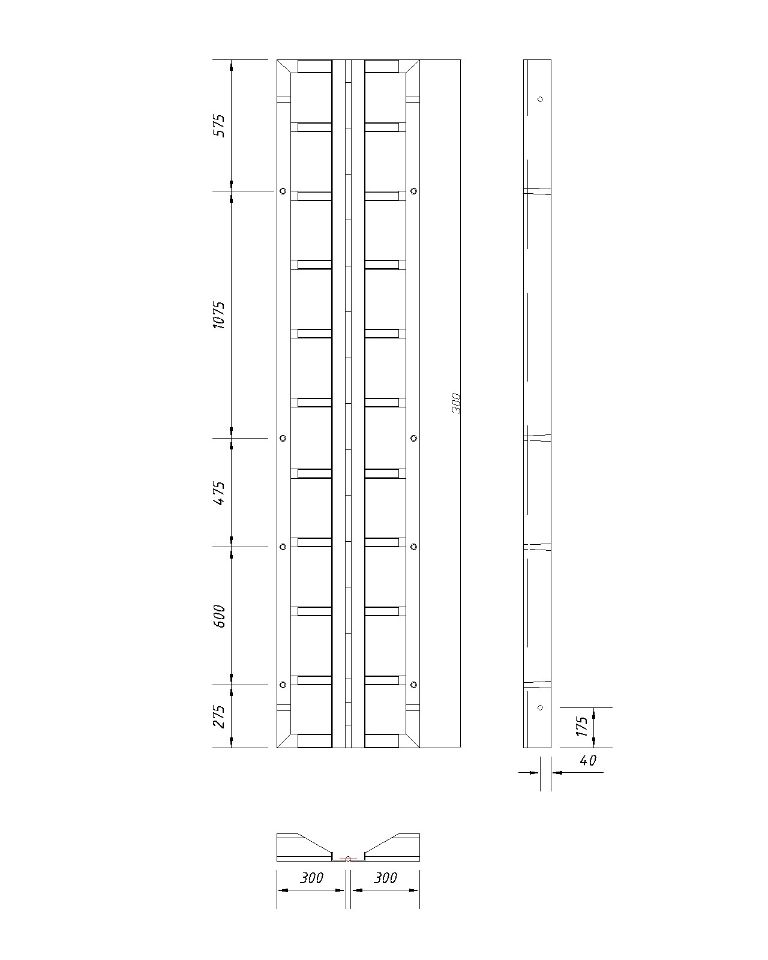

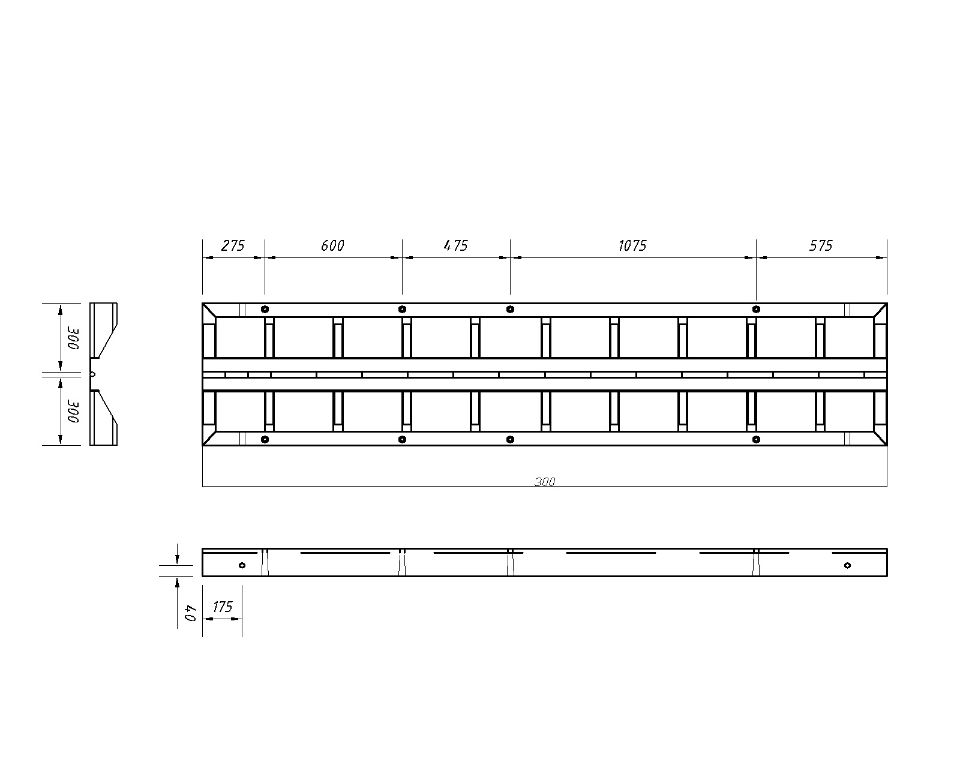

Щит шарнирный благодаря своей конструкции и наличию шарнира (петли), который позволяет раскрывать и закрывать створки щита, может формировать как внутренние углы, так и внешние. Минимальный угол закрытия 90 градусов (формирование внешнего угла стены), максимальное раскрытие до 270 градусов (формирование внутреннего угла стены). Стандартные размеры створок: 0,1х0,1х3,0м - в данном случае палуба щита сделана из цельного листа металла, и от 0,3х0,3х3,0м и больше - палуба щита сделана из фанеры. Изготавливаем створки разной ширины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- весовой показатель опалубки – 45 – 73 кг м/кв;
- расчётное давление бетонной смеси – до 80 кПа (профиль 2,5мм) и до 90 кПа (профиль 3мм);
- прогиб при максимальных нагрузках – менее 1/400 пролёта перекрытия или высоты стены;
- высота формируемых стен – 3 метра с не регулируемой скоростью заливки бетона и до 6 метров с регулируемой;
- оборачиваемость стальных каркасов щитов опалубки – 350 циклов;
- средняя оборачиваемость фанеры опалубки стен и колонн – 70 циклов с каждой стороны фанеры.
При изготовлении щитовой опалубки используется влагостойкая ламинированная фанера производства "Демидов". Толщина фанеры 18мм, толщина пленки 120мкр, сорт 1/1. Фанера крепится к металлическому каркасу щита с помощью оцинкованных саморезов 6х40. Данное крепление обладает долговечностью и облегчает процесс ремонта, поскольку саморезы можно выкрутить, перефанеровать щит и закрутить саморезы обратно.
Для фанерования опалубки используем силиконовый герметик. Герметизируем стык фанеры в 2 слоя, снизу и сверху, что обеспечивает отличную гидроизоляцию торца палубы.
