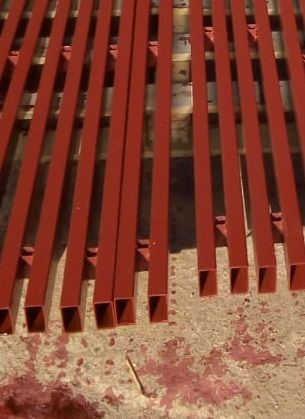

БАЛКА ВЫРАВНИВАЮЩАЯ
Балка выравнивающая служит для соединения щитов и обеспечения жесткости панелей при возведении монолитных бетонных и железобетонных конструкций при температуре окружающего воздуха от -40С до +45С. Изготавливается в двух вариантах: профиль 60х30х2мм либо 100х40х2мм.
КОНСТРУКТИВ
1 – прогоны из профильной трубы 60х30х2мм или 100х40х2мм;
2 - перемычка 50х25х1,5мм или 20х20х1мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- длина от 600мм до 6000мм;
- вес - 6кг за 1 погонный метр;
- окраска грунт ГФ21 красно-коричневый глянец.
К видам выравнивающей балки также относятся балка угловая и балка шарнирная.
Балка выравнивающая угловая состоит из двух равных, параллельных прогонов из профильной трубы 100х40х2 или 60х30х2 соединённых перемычкой из профиля 50х25х1,5 или 20х20х1 соответственно. Прямой угол балки формируется за счет запила под 45 градусов и последующей сварки торцов профильных труб. Применяют для усиления стыков щитов крупнощитовой опалубки и для обеспечения устойчивости и целостности собранной "карты" опалубки при подъеме краном.
Балка выравнивающая шарнирная состоит из двух равных, параллельных прогонов из профильной трубы 100х40х2 или 60х30х2 соединённых перемычкой из профиля 50х25х1,5 или 20х20х1 соответственно. Шарнир балки формируется из двух пластин и трех сегментов трубы, что позволяет балке вращаться под нужным углом.

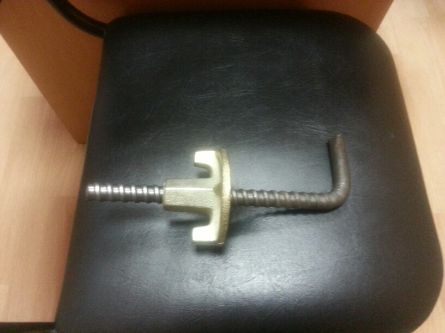

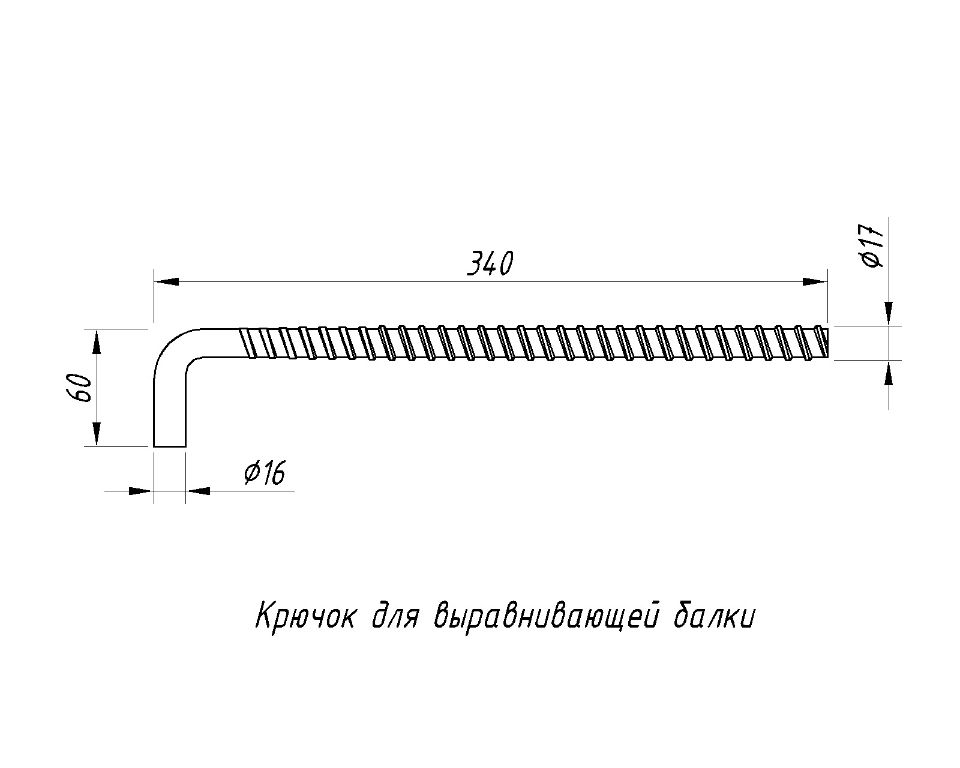

КРЮЧОК ДЛЯ БАЛКИ
Крючок для выравнивающей балки сделан из круга диаметром 16мм Ст3. С одного конца загнут под прямым углом, с другого - накатана резьба методом холодной накатки. Используется совместно с шайбой и гайкой для крепления выравнивающей балки при сборке и выравнивании опалубки.
