| Обозначение, м | Площадь, м2 | Вес, кг 2,5мм | Вес, кг 3мм | |
| Щит универсальный 1,2х3,0 | 3,6 | 191 | 210 | |
| Щит универсальный 1,15х3,0 | 3,45 | 186 | 199 | |
| Щит универсальный 1,1х3,0 | 3,3 | 180 | 189 | |
| Щит универсальный 1,05х3,0 | 3,15 | 173 | 187 | |
| Щит универсальный 1,0х3,0 | 3 | 166 | 183 | |
| Щит универсальный 0,95х3,0 | 2,85 | 159 | 175 | |
| Щит универсальный 0,9х3,0 | 2,7 | 153 | 168 | |
| Щит универсальный 0,85х3,0 | 2,55 | 147 | 162 | |
| Щит универсальный 0,8х3,0 | 2,4 | 141 | 155 | |
| Щит универсальный 0,75х3,0 | 2,25 | 135 | 149 | |
| Щит универсальный 0,72х3,0 | 2,16 | 131 | 145 | |
| Щит универсальный 0,7х3,0 | 2,1 | 128 | 141 | |
| Щит универсальный 0,65х3,0 | 1,95 | 120 | 132 | |
| Щит универсальный 0,6х3,0 | 1,8 | 114 | 125 | |
| Щит универсальный 0,55х3,0 | 1,65 | 110 | 121 | |
| Щит универсальный 0,5х3,0 | 1,5 | 107 | 118 | |
| Щит универсальный 0,45х3,0 | 1,35 | 106 | 116 | |
| Щит универсальный 0,4х3,0 | 1,2 | 104 | 114 | |
| Щит универсальный 0,35х3,0 | 1,05 | 85 | 95 | |
| Щит универсальный 0,3х3,0 | 0,9 | 101 | 110 |
ОПИСАНИЕ

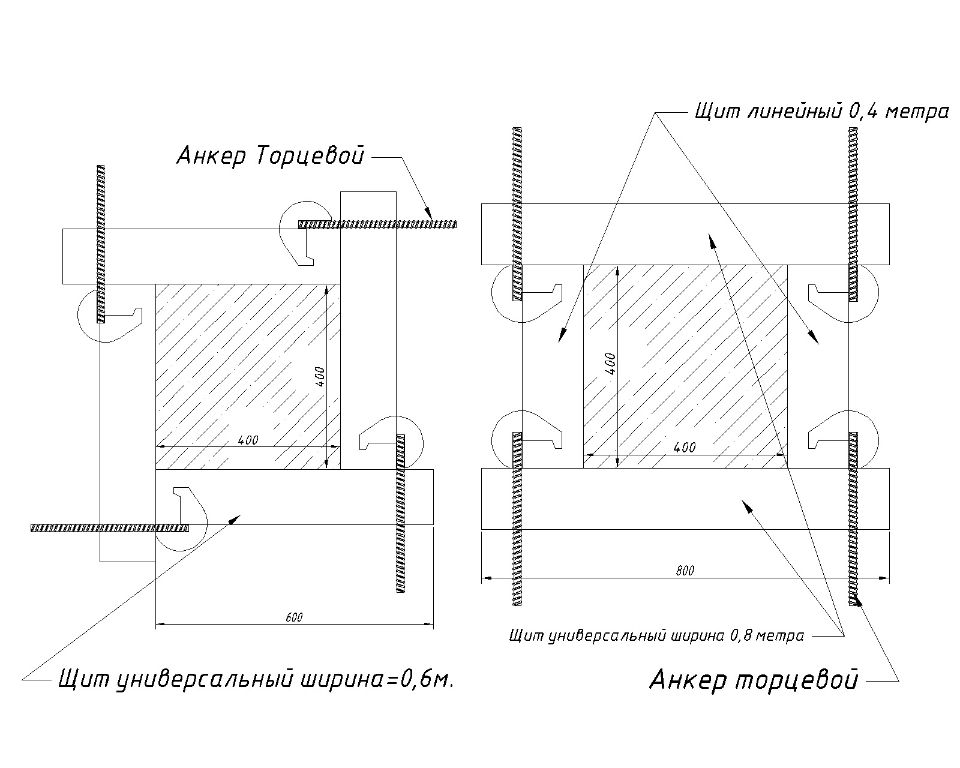

Щит универсальный в своей конструкции имеет ряд отличий от щита линейного, а именно наличие планки с отверстиями. Необходимо отметить, что отверстия в планке для стяжного винта изготавливаются на ЧПУ станке и имеют шаг 5 см. По согласованию для нестандартных щитов делаем индивидуальную сверловку. Благодаря этому щит используют не только для возведения стен, но и для отливки колонн различного размера. Типовую колонну размером 400х400мм можно отлить с помощью четырех универсальных щитов шириной от 0,6 метра, соединенных торцевыми анкерами. Эти же щиты можно использовать и для стен, если предварительно заделать отверстия со стороны палубы, которые использовались при отливки колонны. Щит состоит из сварного каркаса, выполненного из стального профиля толщиной 2,5мм или 3мм и палубы из ламинированной фанеры. Щит универсальный имеет четыре ряда отверстий, что позволяет соединять их под углом 90 градусов и служит для формирования колонн прямоугольного сечения:
- от 200мм до 600мм, если щиты шириной 800мм;
- от 200мм до 800мм, если щиты шириной 1000мм;
- от 200мм до 1000мм, если щиты шириной 1200мм.
Все щиты окрашиваются полимерной порошковой краской с последующим запеканием в печи. Мы производим универсальные щиты различной высоты от 1,2м до 3,3м и ширины от 0,3м до 1,2м в зависимости от потребности заказчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- весовой показатель опалубки – 45 – 73 кг м/кв;
- расчётное давление бетонной смеси – до 80 кПа (профиль 2,5мм) и до 90 кПа (профиль 3мм);
- прогиб при максимальных нагрузках – менее 1/400 пролёта перекрытия или высоты стены;
- высота формируемых стен – 3 метра с не регулируемой скоростью заливки бетона и до 6 метров с регулируемой;
- оборачиваемость стальных каркасов щитов опалубки – 350 циклов;
- средняя оборачиваемость фанеры опалубки стен и колонн – 70 циклов с каждой стороны фанеры.
При изготовлении щитовой опалубки используется влагостойкая ламинированная фанера производства "Демидов". Толщина фанеры 18мм, толщина пленки 120мкр, сорт 1/1. Фанера крепится к металлическому каркасу щита с помощью оцинкованных саморезов 6х40. Данное крепление обладает долговечностью и облегчает процесс ремонта, поскольку саморезы можно выкрутить, перефанеровать щит и закрутить саморезы обратно.
Для фанерования опалубки используем силиконовый герметик. Герметизируем стык фанеры в 2 слоя, снизу и сверху, что обеспечивает отличную гидроизоляцию торца палубы.
