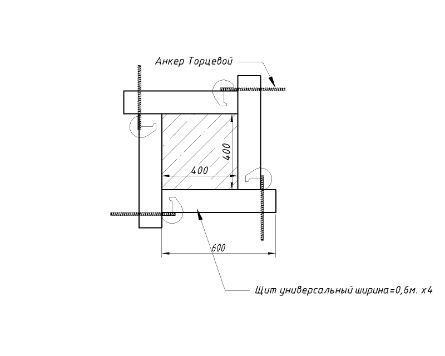

Опалубка колонн на универсальных щитах - самый практичный и универсальный вариант. Для отливки колонны используют 4 универсальных щита, из них формируют квадратную форму "внахлёст". Соединяется данная конструкция с помощью анкера торцевого, продетого через планку с отверстиями. Минимальная ширина универсального щита для отливки колонны: ширина колонны + 200мм, например, для отливки квадратной колонны сечением 400х400мм необходимы универсальные щиты шириной 600мм (400+200).

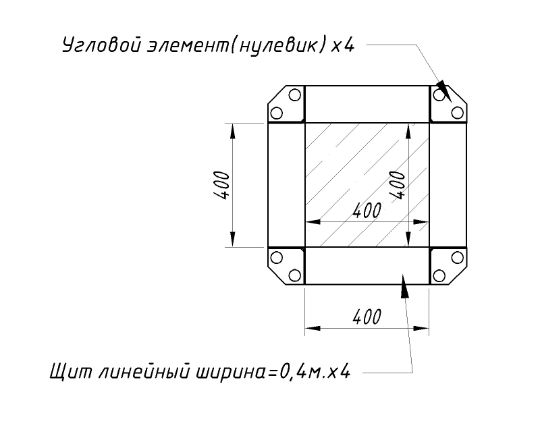

Отливка квадратных колонн с помощью линейных щитов - в данном способе используют 4 линейных щита шириной, соответствующей ширине колонны. В углах конструкции располагают угловой элемент (нулевик) и крепят к торцу щита с помощью замков.

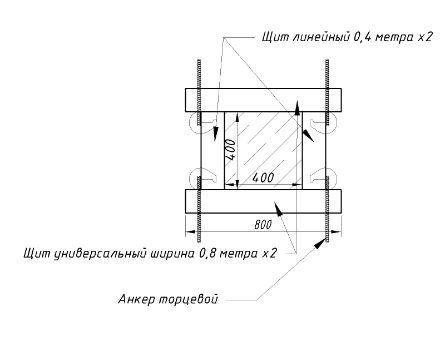

Заливка квадратной колонны с помощью щитов линейных и универсальных. Является комбинацией первых двух способов. При данном способе заливки квадратных колонн используют 2 линейных щита и 2 универсальных щита, соединяется все при помощи анкеров торцевых. Ширина линейных щитов должна быть равна ширине граней колонны. Универсальные щиты должны быть на 400мм больше чем ширина соответствующей стороны колонны. Например: для колонны 400х400мм необходим комлпект опалубки: щит линейный шириной 400мм в количестве 2 шт.; щит универсальный шириной 800мм в количестве 2 шт и 16 торцевых анкеров(верно для щитов с 4 планками).

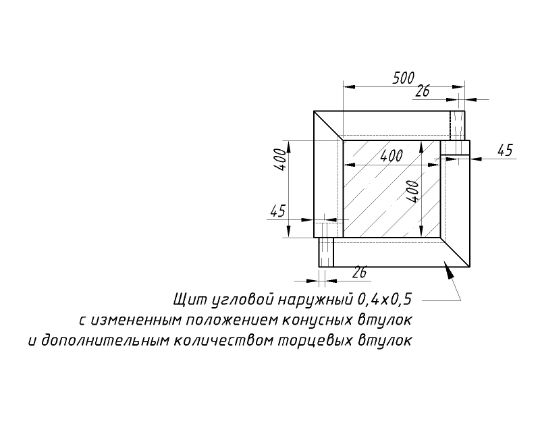

Для заливки квадратной колонны 400х400мм используют щит угловой наружный со сторонами 0,4х0,5м в количестве 2 шт. Данный щит имеет конструкционные особенности - дополнительные торцевые втулки, расположенные на высоте, которые соответствует конусным втулкам. Конусные втулки смещены в отличии от стандартной схемы расположения отверстия под стяжной винт, таким образом, чтобы ответная торцевая втулка не попадала на ребро жесткости. Скрепляется конструкция с помощью шкворней и гаек.
