| Обозначение, м | Площадь, м2 | Вес, кг 2,5мм | Вес, кг 3мм | |
| Щит линейный 1,2х3,0 | 3,6 | 151 | 166 | |
| Щит линейный 1,15х3,0 | 3,45 | 148 | 160 | |
| Щит линейный 1,1х3,0 | 3,3 | 142 | 156 | |
| Щит линейный 1,05х3,0 | 3,15 | 138 | 151 | |
| Щит линейный 1,0х3,0 | 3 | 134 | 147 | |
| Щит линейный 0,95х3,0 | 2,85 | 129 | 142 | |
| Щит линейный 0,9х3,0 | 2,7 | 125 | 138 | |
| Щит линейный 0,85х3,0 | 2,55 | 120 | 132 | |
| Щит линейный 0,8х3,0 | 2,4 | 116 | 128 | |
| Щит линейный 0,75х3,0 | 2,25 | 110 | 121 | |
| Щит линейный 0,7х3,0 | 2,1 | 105 | 116 | |
| Щит линейный 0,65х3,0 | 1,95 | 99 | 109 | |
| Щит линейный 0,6х3,0 | 1,8 | 94 | 103 | |
| Щит линейный 0,55х3,0 | 1,65 | 90 | 99 | |
| Щит линейный 0,5х3,0 | 1,5 | 86 | 95 | |
| Щит линейный 0,45х3,0 | 1,35 | 81 | 89 | |
| Щит линейный 0,4х3,0 | 1,2 | 77 | 85 | |
| Щит линейный 0,35х3,0 | 1,05 | 72 | 79 | |
| Щит линейный 0,3х3,0 | 0,9 | 64 | 70 | |
| Щит линейный 0,25х3,0 | 0,75 | 61 | 67 | |
| Щит линейный 0,2х3,0 | 0,6 | 57 | 63 |
ОПИСАНИЕ

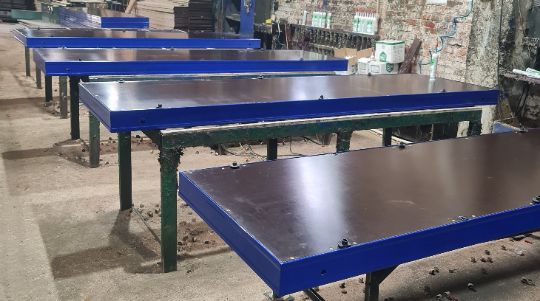

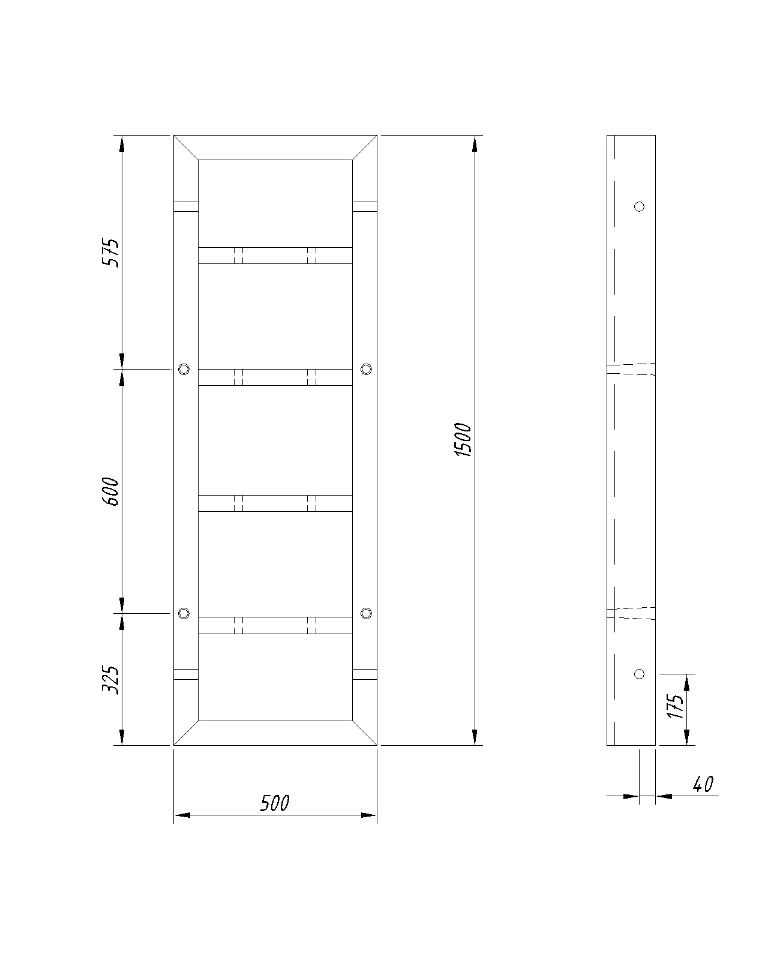

Линейный щит применяется как для опалубки прямолинейных участков, так и для формирования колонн. Щит состоит из сварного каркаса, выполненного из стального профиля толщиной 2,5мм или 3мм и палубы из ламинированной фанеры. В палубе имеются отверстия для стяжки щитов параллельно друг другу вдоль формируемой стены. Для крепления кронштейнов подмостей и (или) подкосов в ребрах рамы также имеются отверстия. Все щиты окрашиваются полимерной порошковой краской с последующим запеканием в печи. Мы производим линейные щиты различной высоты от 1,2м до 3,3м и ширины от 0,2м до 1,2м в зависимости от потребности заказчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- весовой показатель опалубки – 45 – 73 кг м/кв;
- расчётное давление бетонной смеси – до 80 кПа (профиль 2,5мм) и до 90 кПа (профиль 3мм);
- прогиб при максимальных нагрузках – менее 1/400 пролёта перекрытия или высоты стены;
- высота формируемых стен – 3 метра с не регулируемой скоростью заливки бетона и до 6 метров с регулируемой;
- оборачиваемость стальных каркасов щитов опалубки – 350 циклов;
- средняя оборачиваемость фанеры опалубки стен и колонн – 70 циклов с каждой стороны фанеры.
При изготовлении щитовой опалубки используется влагостойкая ламинированная фанера производства "Демидов". Толщина фанеры 18мм, толщина пленки 120мкр, сорт 1/1. Фанера крепится к металлическому каркасу щита с помощью оцинкованных саморезов 6х40. Данное крепление обладает долговечностью и облегчает процесс ремонта, поскольку саморезы можно выкрутить, перефанеровать щит и закрутить саморезы обратно.
Для фанерования опалубки используем силиконовый герметик. Герметизируем стык фанеры в 2 слоя, снизу и сверху, что обеспечивает отличную гидроизоляцию торца палубы.
